Ritzelwellen

Wir sind sehr gut ein­gerichtet für die Verzahnung von Wellen aller Art. Zur Verzahnung von Wellen ver­fügen wir über eine horizon­tale CNC-Wälzfräsmaschine von Gleason-Pfauter mit 2100 mm Spitzenweite. Damit sind wir in der Lage, 2000 mm lange Verzahnungen in einer Spannung zu fräsen. Genauso können natürlich mehrere Verzah­nungen an langen Wellen problemlos in einer Spannung gefräst werden. Beispiele: Förder­walzen, Umform­elemente, Brecher­wellen, Ritzel­wellen aller Art etc.

Produktfotos

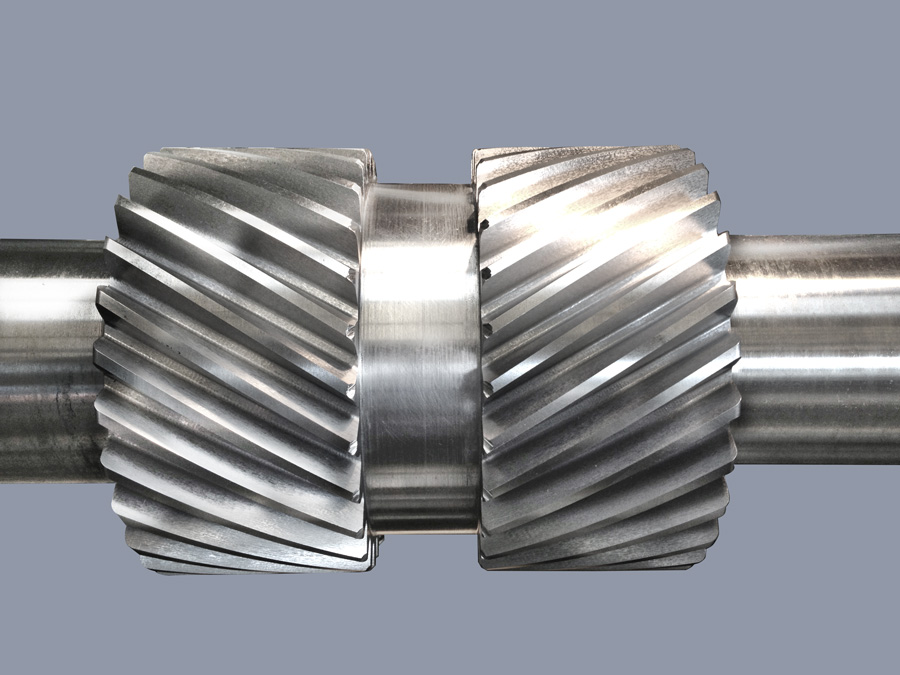

Ritzelwelle

Ritzelwelle

Ritzelwelle

Ritzelwelle

Wälzfräsmaschine mit Ritzelwelle

Wälzfräsmaschine mit Ritzelwelle

Spezifikationen

Unsere Fertigungs­möglichkeiten

  • Modul 1 bis 12 mm, auch zöllig DP oder CP
  • Verzahnungs-Ø bis 300 mm
  • Umlauf-Ø bis 640 mm
  • Spitzenweite 2100 mm
  • Durchlaß Ø 168H7
  • Gesamtlänge bis ca. 4000 mm möglich
  • auch ballig und konisch möglich
